КТП 630

Комплектные подстанции КТП 630 кВа способны обеспечить электрической энергией не только промышленные предприятия, но и небольшие жилые поселки или микрорайоны. Электротехническая установка предназначена для монтажа на улице и применяется для приема, преобразования и подачи электроэнергии при условии, что суммарная мощность конечных потребителей не превышает 630 кВа. Наша компания производит и реализует киосковые трансформаторные подстанции наружного типа в Уфе по выгодной цене.

Общие сведения

По виду подключения вводной части киосковые КТП 630 подразделяются на тупиковые и проходные конструкции, которые характеризуются:

• номинальной мощностью трансформатора — 630 кВа;
• параметрами вводного напряжения — 6 или 10 кВ;
• величиной напряжения на выходе — 0,4 или 0,23 кВ.

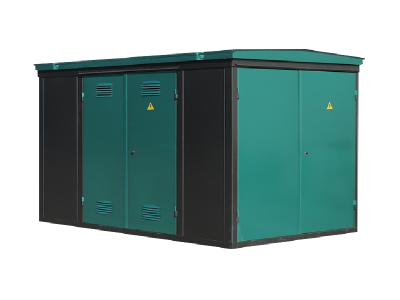

Монтаж конструкции производится на бетонном фундаменте или на предварительно утрамбованном участке грунта. По внешнему виду подстанция напоминает киоск, выполненный из сварного металла. Внутри каркаса отсутствуют служебные проходы, поэтому доступ обслуживающему персоналу к аппаратам оборудован снаружи.

Укомплектованность КТП 630 кВа

Внутренняя часть представляет собой пространство, разделенное на 3 отделения, в которых установлены:

1. Ввод ВН (РУВН), в котором находятся высоковольтные изоляторы, предохранители, разъединители или автовыключатели нагрузки. Отсек служит для подключения линии трехфазного переменного тока 6 (10) кВ.;
2. Силовой масляный или сухой трансформатор, который преобразует ВН частотой 50 Гц в переменный ток напряжением 0,4 кВ;
3. Аппаратура для вывода и распределения НН (РУНН). В нем размещены рубильники, автоматические выключатели.

Также по желанию заказчика подстанция может быть оборудована фидерами наружного освещения и счетчиками учета расходования электроэнергии. В верхней и нижней частях корпуса каждой подстанции установлена естественная система вентиляции в виде технологических отверстий. Производимые нами КТП, полностью соответствуют принятым стандартам и проходят сертификацию на заводе. Стоимость оборудования зависит от степени укомплектованности подстанции: окончательная цена на КТП 630 кВа с трансформатором будет существенно выше, чем без него.

Требования к условиям эксплуатации

Бесперебойность подачи электроэнергии и исправность КТП 630 во многом зависит от соблюдения требований к месту монтажа конструкции.

Запрещено устанавливать киосковые подстанции:

• на высоте более чем 1000 м над уровнем моря;
• в зонах с повышенной сейсмоактивностью;
• в местах с сильной вибрацией и возможностью повреждения корпуса.

Температура окружающей среды в месте монтажа КТП 630 должна быть не ниже -45°C и не выше +50°C. Опытные специалисты компании «Электростандарт» помогут вам выбрать правильное место для подстанции и произведут профессиональный монтаж оборудования.

Чтобы воспользоваться нашим предложением и купить надежные и качественные трансформаторные подстанции заполните форму опросного листа на нашем сайте. Позвоните нам, и менеджеры компании ответят подробно на все интересующие вас вопросы. Мы организуем оперативную доставку заказа силами транспортных компаний.
